Generatori di calore ad olio diatermico

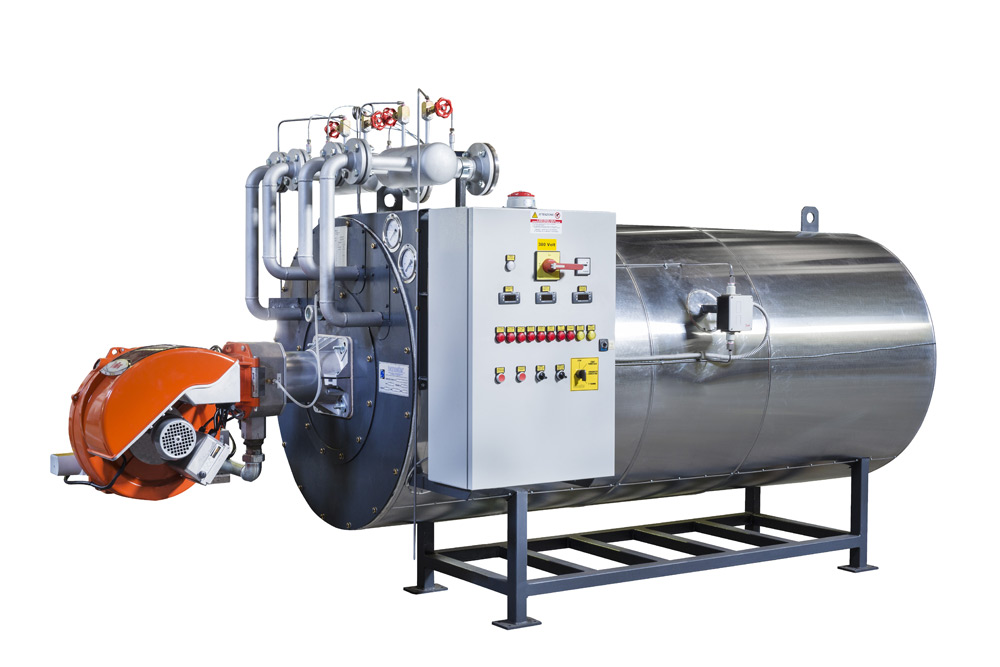

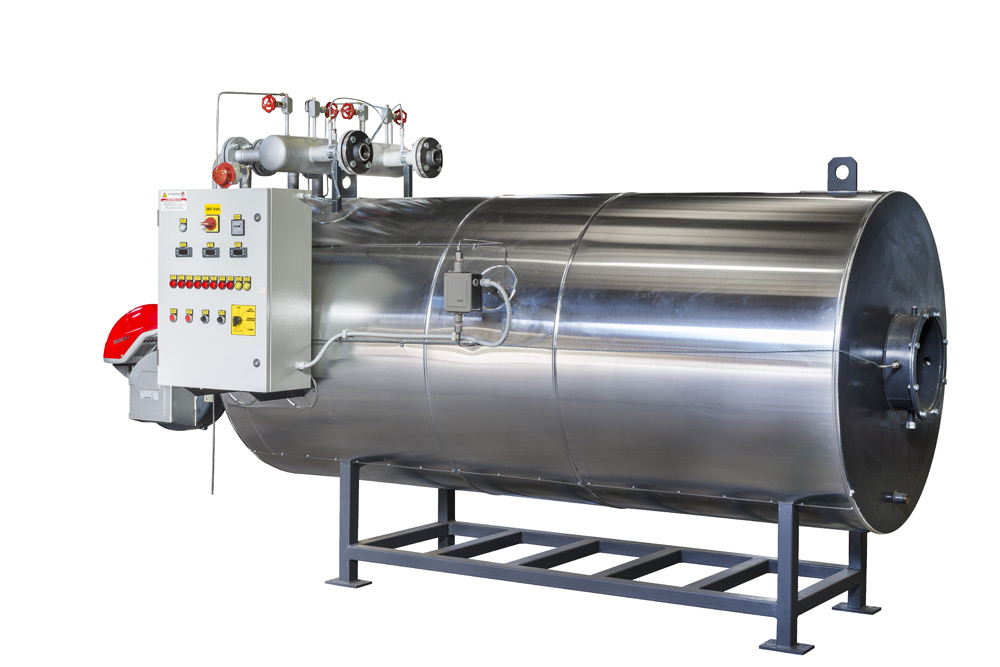

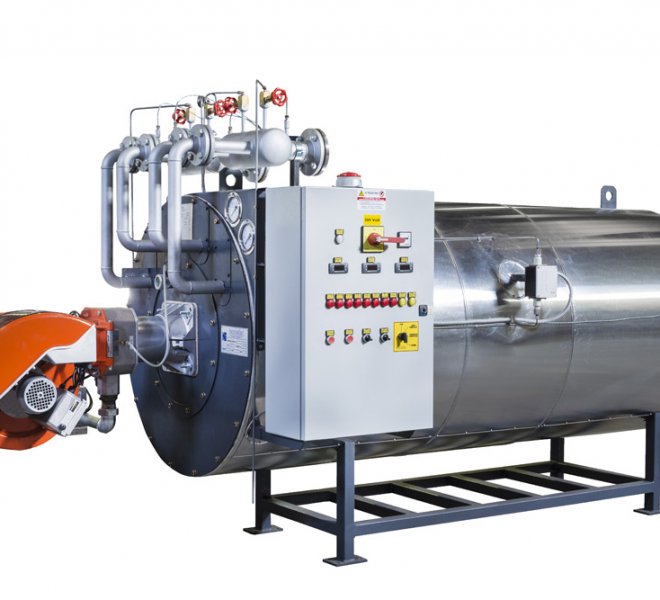

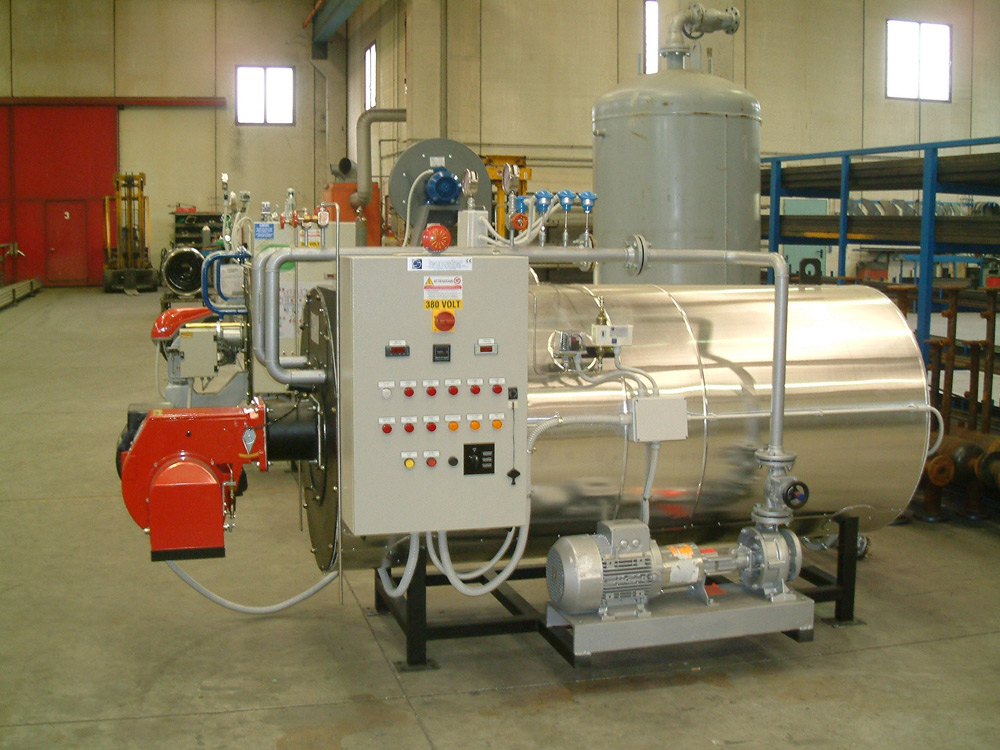

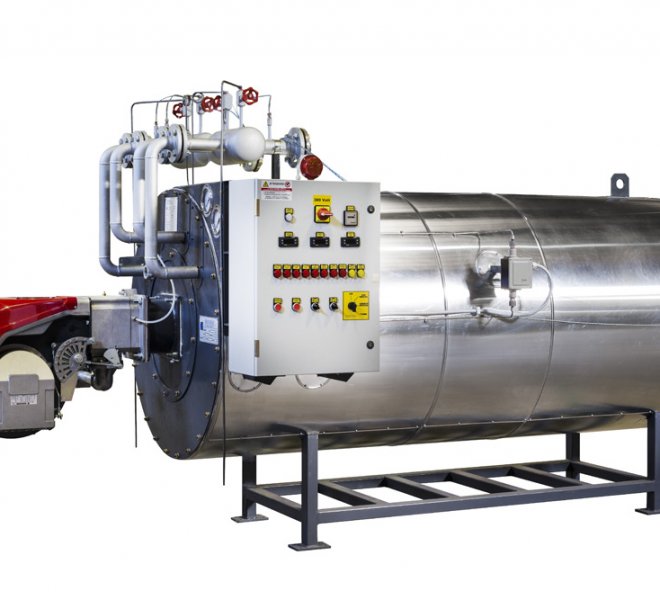

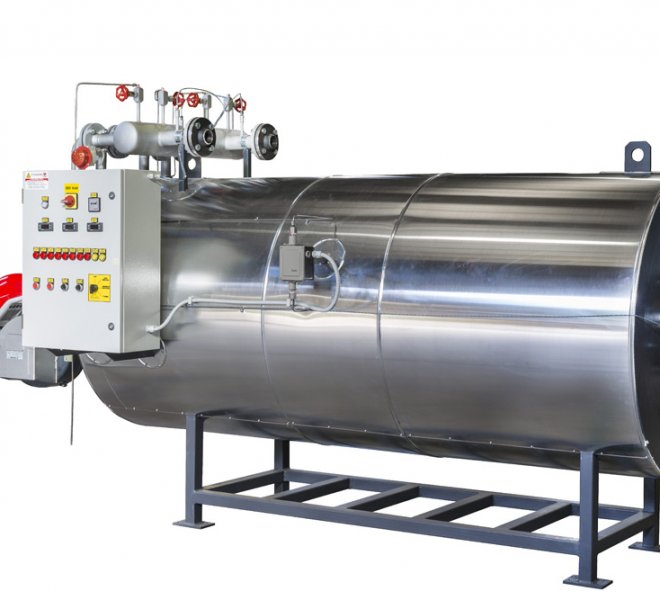

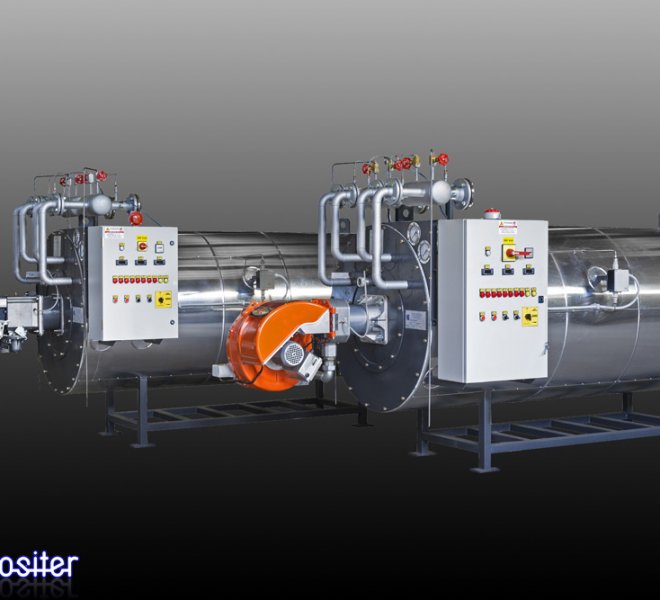

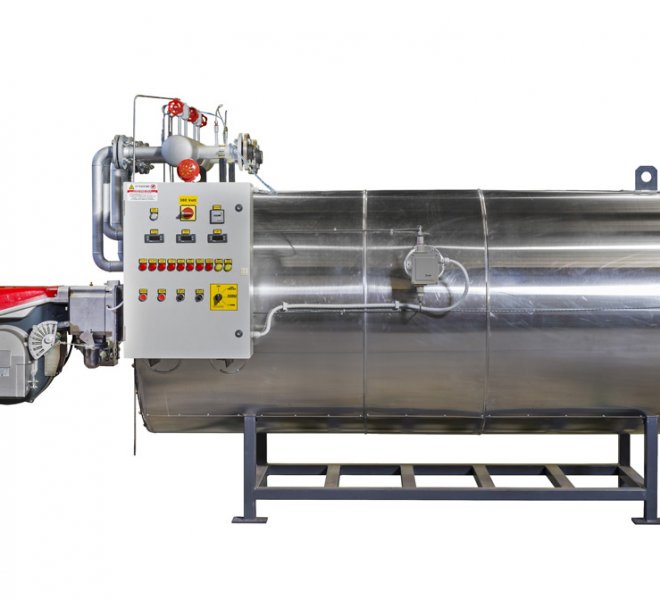

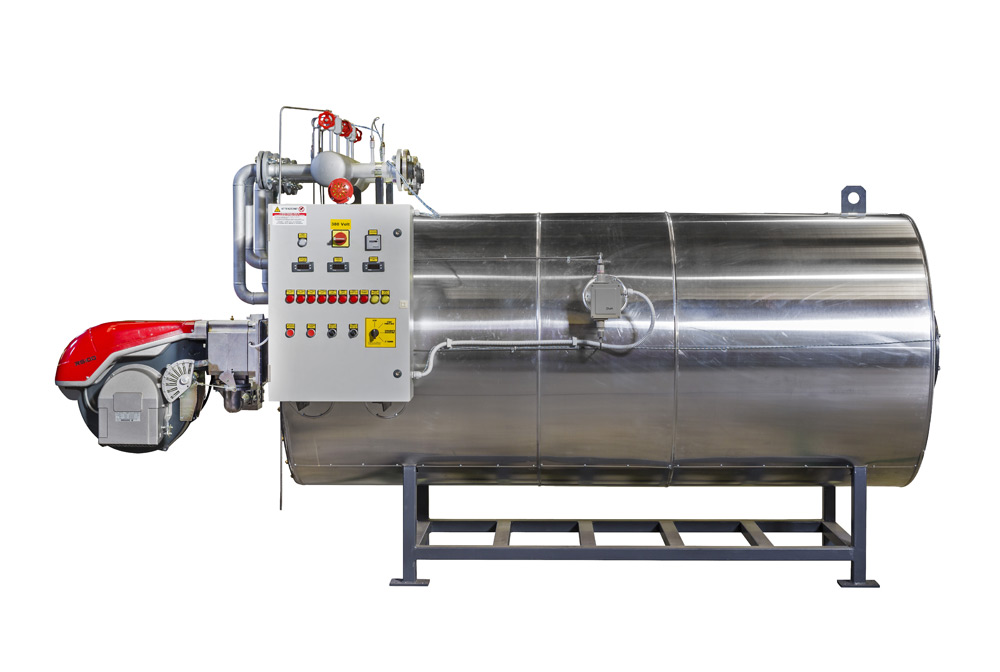

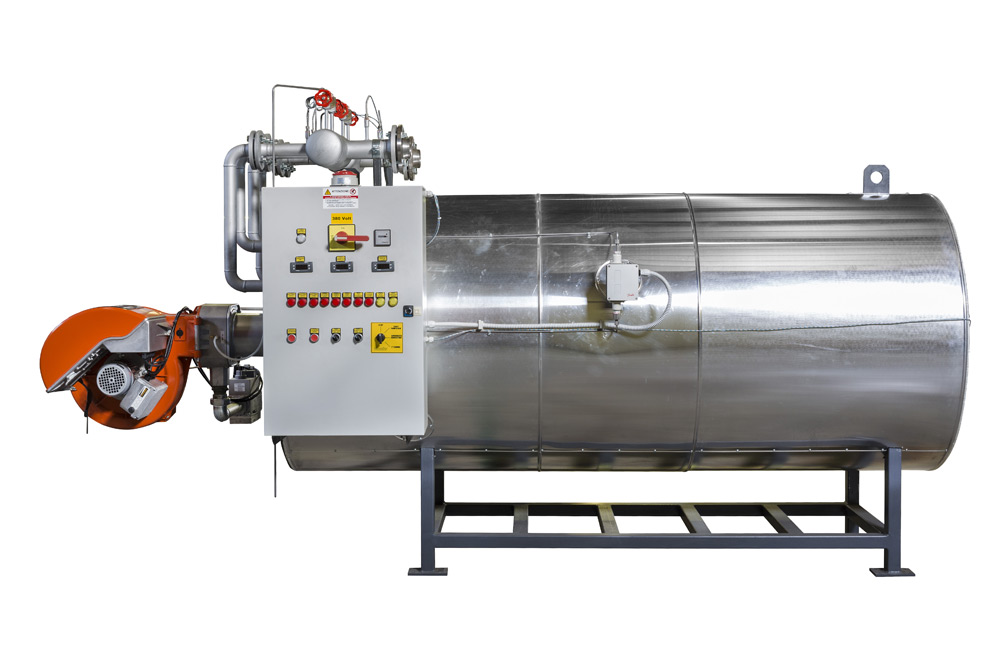

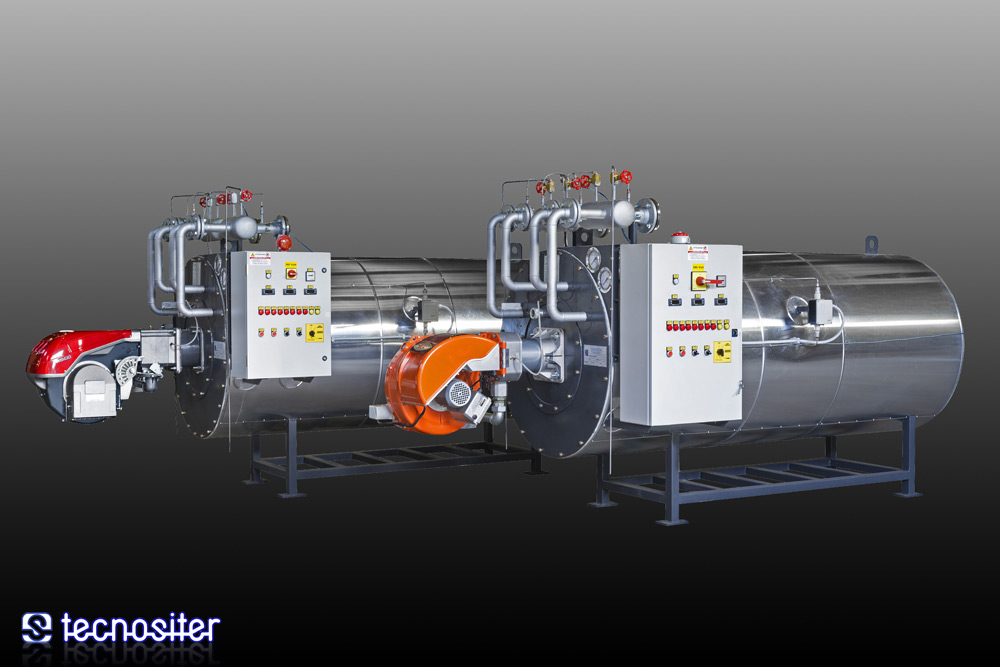

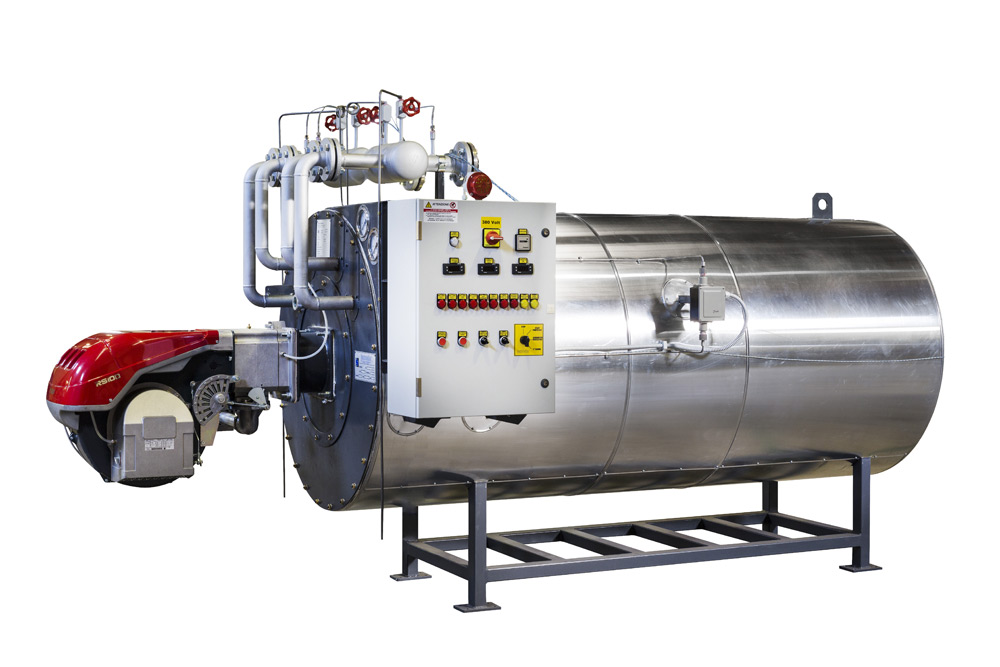

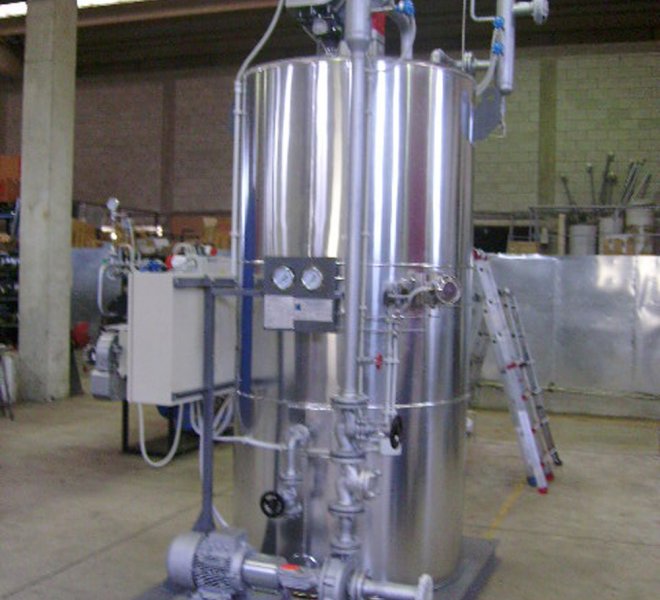

GENERATORE DI CALORE AD OLIO DIATERMICO

MOD. HOL

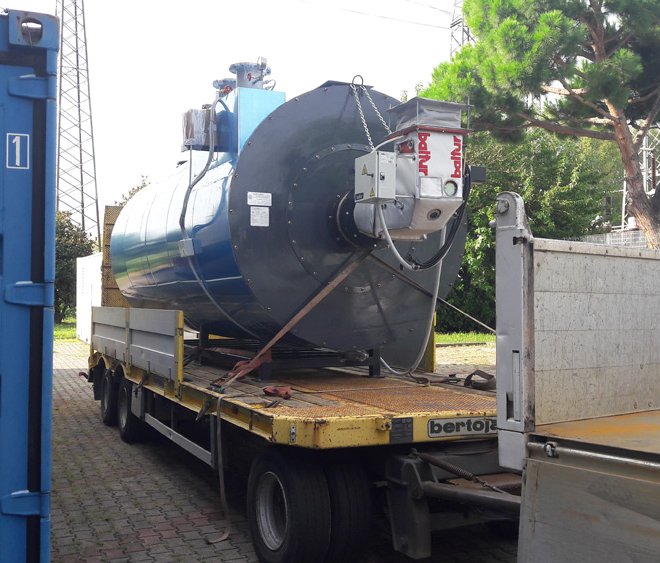

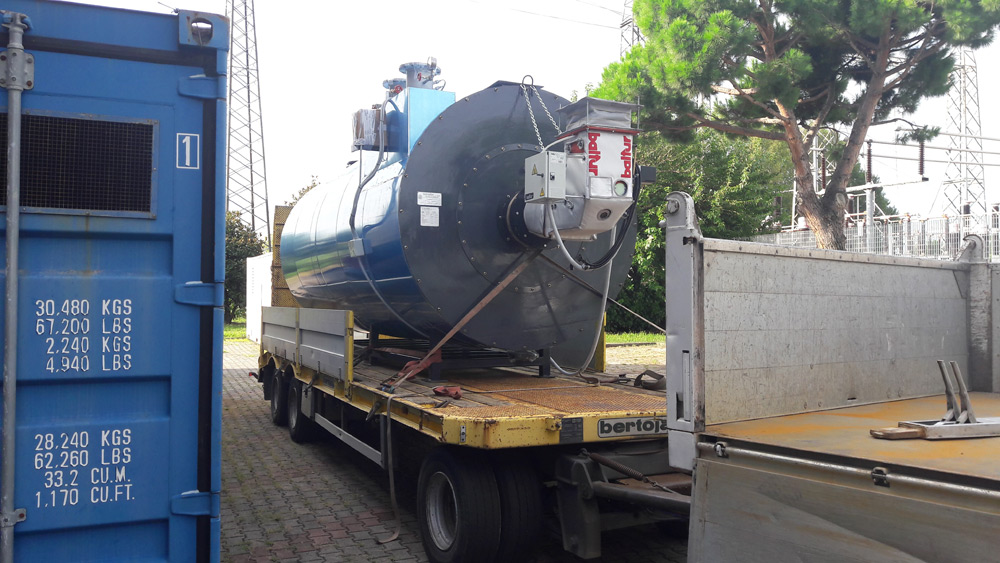

Il generatore funziona utilizzando un fluido (olio diatermico) che, a vaso aperto, arriva ad una temperatura massima di 300°C. La disposizione dà luogo ad un complesso monoblocco, totalmente premontato, di facile trasportabilità ed installazione. Il funzionamento è totalmente automatico ed autoprotetto con regolazioni e sicurezze a funzionamento elettronico.

Il principale vantaggio legato all’utilizzo dell’olio diatermico è rappresentato dalla possibilità di disporre di un fluido ad alta temperatura.

I generatori di calore ad olio diatermico di ns. fabbricazione si caratterizzano per:

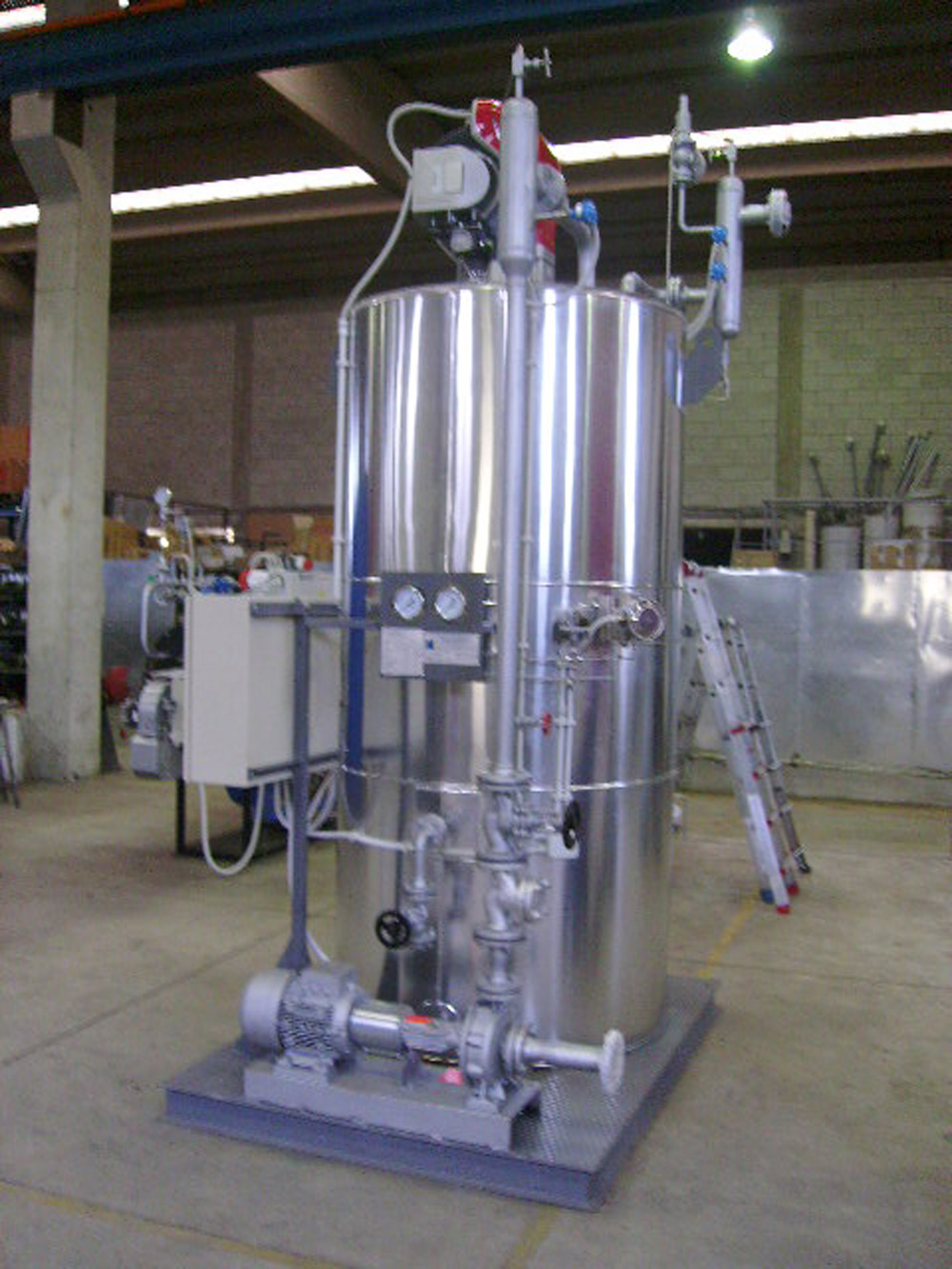

• esecuzione a tre giri di fumo (sia orizzontale che verticale)
• bassa inerzia termica (connessa alla riduzione di materiale refrattario ed all’utilizzo di fibre ceramiche)
• perfetta circolazione e velocità dell’olio nella caldaia (garantite dalla presenza di serpentini a uno o più principi paralleli ed identici)

Componenti principali

Il corpo caldaia, formato da un involucro cilindrico in acciaio al carbonio, contenente il corpo scaldante, costituito da:

Una serie di tubi avvolti a spirale forma il circuito di riscaldamento dell’olio e la camera di combustione. I fasci tubieri sono in acciaio al carbonio a più principi in ASTM A 106 Gr. B
La parte cilindrica interna, costituente la camera di combustione, è proporzionata per il regolare sviluppo della fiamma; i fumi incontrano, quindi, il fascio a convezione, passano nello spazio anulare tra i due ranghi di tubi e ritornano verso il fondo, lambendo all’esterno quello di diametro maggiore. La circolazione dell’olio nelle spire avviene in regime turbolento, allo scopo di evitare qualsiasi possibilità di formazione del cracking.
